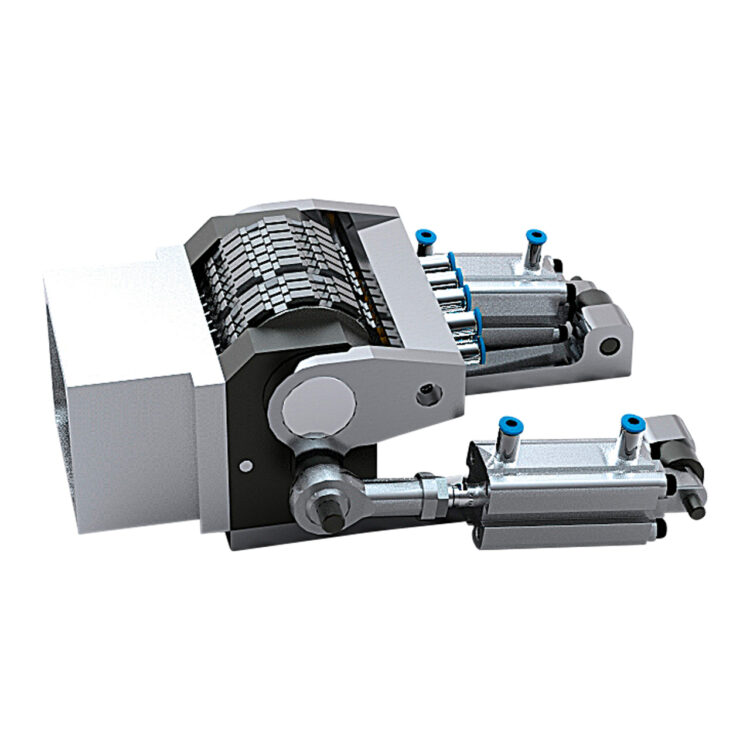

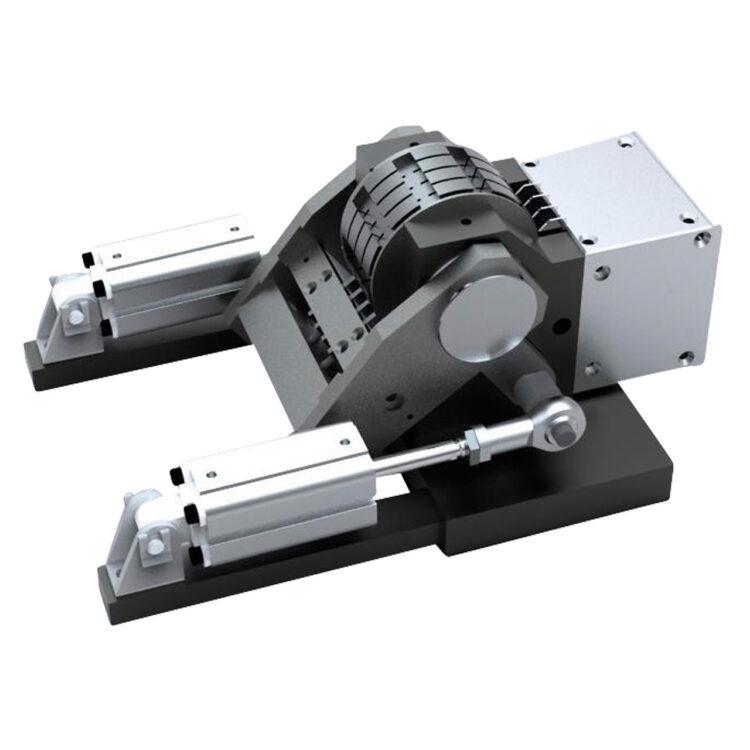

Computergesteuertes Prägewerk

Das computergesteuerte Prägewerk ermöglicht die automatische Einstellung der Räder über eine Schnittstelle zum Computersystem. Sie eignet sich daher besonders für den autonomen Einsatz in Produktionsanlagen.

Gruppe 1600
Computergesteuerte Computer

Anwendung:
Die rechnergesteuerten Prägewerke eignen sich zum Prägen von ebenen Materialoberflächen im Hubprägeverfahren oder im Abrollverfahren. Prägebeispiele sind: Logos, Zahlen, Buchstabenkombinationen, Kennzeichnungen mit Sonderzeichen, Markierungen usw. Dieses Prägewerk kann für Abroll- und Kraftpressen aller Art eingesetzt werden. Die Werkzeuge sind in Heißprägeausführung lieferbar und können nach Ihren Wünschen konfiguriert werden.

Vollautomatisch schaltendes Nummerierwerk mit pneumatischem Schaltzylinder, vorbereitet für elektronische Steuerung.

Optional erhältlich:

  • Ziffernhöhe: 1,0 bis 13 mm
  • Stellenzahl: 1 bis 50 Stellen
  • Gravuren: (Anzahl 10) Standard 0 – 9, andere auf Anfrage

Gravurvarianten und Schriftarten:

  • scharf für Metallprägung
  • kleine Fläche für Farbprägung
  • große Fläche für Heißprägung
  • abgerundet zur Minimierung der Kerbwirkung
  • Punktgravur für geringere Prägekraft
  • Digitalgravur zur Nachbearbeitung von Fehlprägungen

Schriftarten

  • Standardschrift DIN 1451 mittel
  • Braille-Schrift
  • Farsi-Schrift
  • Unverwechselbare Schrift
  • alle Schriften nach Muster oder Vorgabe

Spezielle Lagerung:
Um ein Verkleben der Räder bei Verschmutzung oder Verölung zu minimieren, können die Räder optional mit einer speziellen Lagerung versehen werden.

Beschichtungen:
Die Prägeräder können mit TIN, TIC, TIN/TIC oder antihaftbeschichtet werden.

Vorteile:

  • Selektive Einzelradansteuerung ist gewährleistet
  • Verstellung des gesamten Zeichensatzes bei 11-teiligen Rädern in weniger als 5 Sekunden
  • Jede Radumschaltung wird überwacht, Fehlschaltungen werden registriert
  • Die Nullstellung wird als Referenzposition separat abgefragt
  • der Pressenhub wird registriert, ein Schalten der Räder in Crashposition wird verhindert
  • das Schalten der Kurbel wird überwacht, der Vorgang kann abgeglichen werden

Ausführungen nach Absprache, Zeichnung, Skizze oder Muster möglich
