Pneumo-hydraulische Prägepresse

Die pneumo-hydraulischen Prägepressen mit Zweihandbedienung sind in 5 verschiedenen Ausführungen erhältlich; Prägekraft von 40 kN bis 500 kN.

Gruppe 1720
Pneumo-hydraulische Prägepressen, Prägekraft 4 - 50 Tonnen

Komplett anschlussfertig. Als Medium wird nur 6 bar Druckluft benötigt. Durch die von der Berufsgenossenschaft geprüfte Zweihandsteuerung entsprechen die Pressen den neuesten Unfallverhütungsvorschriften. Die gesamte Technik ist unsichtbar im Rahmen untergebracht.

Durch den pneumohydraulischen Zylinder nutzen diese Prägepressen die Vorteile von Luft und Öl. Das schnelle Medium Luft sorgt dafür, dass der Weg von der Nullstellung bis zum Werkstück schnell überbrückt wird. Da dies bei hohen Kräften nicht sehr schonend für das Prägewerkzeug und das Werkstück ist, wird nach Erreichen weniger Newton auf das Medium Öl umgeschaltet, um kraftvoll, aber schonend die Kennzeichnung in das Werkstück einzuprägen.

Das außergewöhnliche Design dieser modernen Presse wurde nicht nur für das Auge entwickelt, sondern hat natürlich auch Vorteile. Durch die Form wird eine größere Eintauchtiefe erreicht, so dass auch größere Werkstücke gekennzeichnet werden können.

Die Pressen sind mit 4 Tonnen (Artikel-Nr. 17200400), 8 Tonnen (Artikel-Nr. 17200800), 14 Tonnen (Artikel-Nr. 17201400), 30 Tonnen (Artikel-Nr. 17203000) und 50 Tonnen (Artikel-Nr. 17205000) Prägekraft erhältlich. Ohne Zweihandbedienung kann die Presse auch automatisch in einer Fertigungslinie arbeiten. Sonderausführungen sind jederzeit möglich.

Weitere Ausstattungsmerkmale sind die Verdrehsicherung des Kolbens (kein Verdrehen des Prägewerkzeuges), die Drossel zur Einstellung des Prägedruckes, der Stückzähler und der Not-Aus-Taster.

Die Maschine kann auf Wunsch vorgeführt werden. Bitte nehmen Sie mit uns Kontakt auf.

Maschinenvorführung anfragen Im Katalog anschauen

Handeinstellbares Prägewerk eingespannt in pneumo-hydraulische Prägepresse

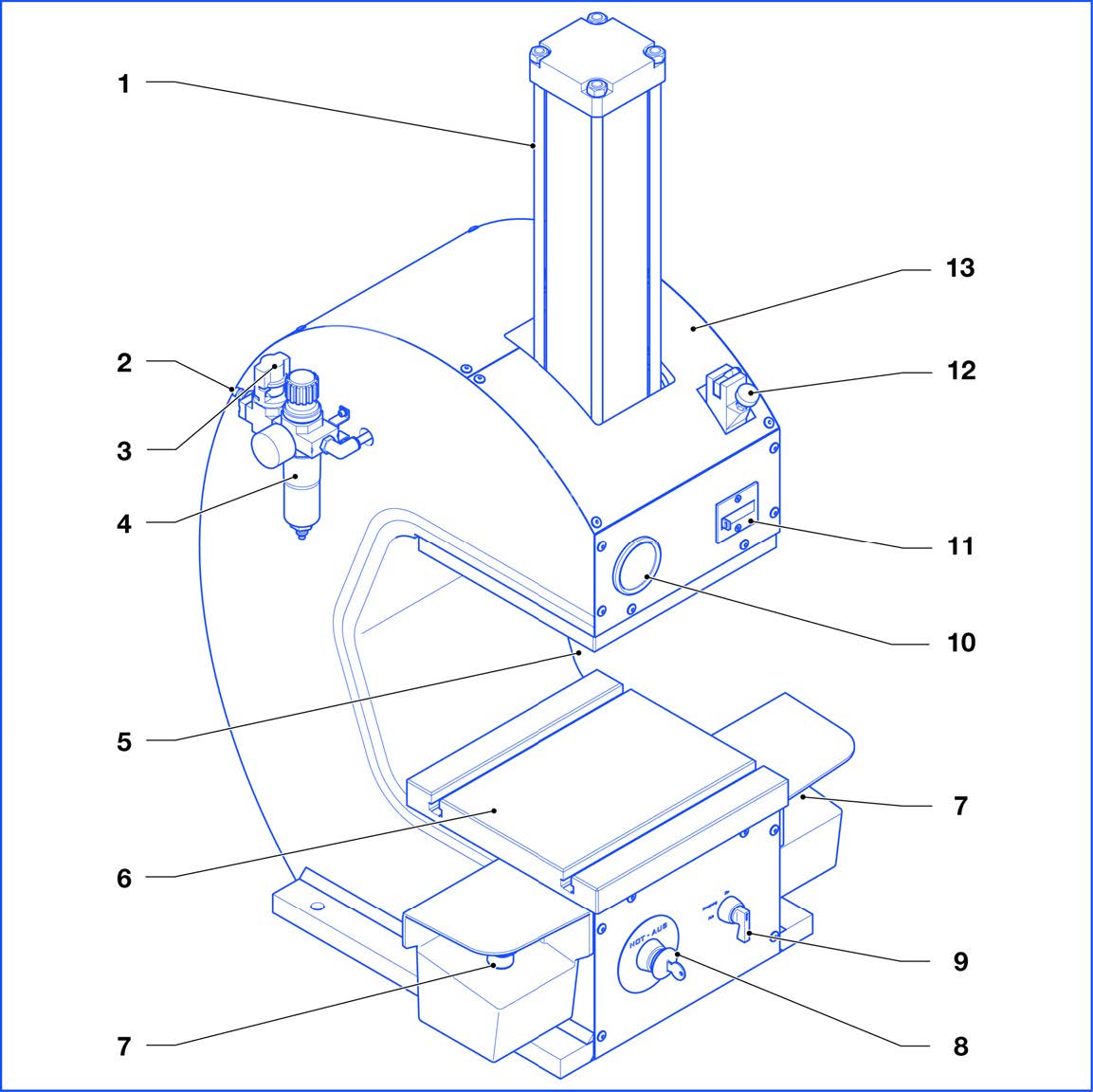

Pneumo-hydraulische Prägepresse
  1. Kraftzylinder (40 kN bis 500 kN)
  2. Druckluftanschluss (Festo KSS 6 Kupplungsstecker)
  3. Hand-Einschaltventil (abschließbar)
  4. Filter-Regelventil mit Wasserabscheider und Manometer (pneumatisch)
  5. Werkzeugaufnahme (Standardaufnahme für Prägewerkzeuge:
    40 kN: Ø 15H9 mm x 30 mm,
    80 kN und 140 kN: Ø 20H9 mm x 40 mm,
    300 kN und 500 kN: Ø 30H9 mm x 40 mm)
  6. T-Nuten-Tisch zur Werkstückaufnahme
  7. Taster für Zwei-Hand-Sicherheitssteuerung
  8. NOT-AUS-Taster mit Schlüsselentriegelung
  9. Schalter „Steuerung EIN / AUS“
  10. Hydraulik-Manometer
  11. Zählwerk
  12. Hydraulikschalter
  13. Verkleidung, abnehmbar
